| 是否进口：否 | 加工定制：否 | 品牌：西门子 |

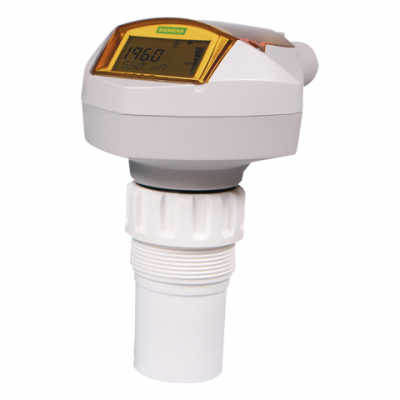

| 型号：SITRANS Probe LU | 类型：物位计 | 测量范围：0.25 ... 6 m |
| 分辨率： ≤ 3 mm (0.12 inch) | 测量精度：量程的 ±0.15 % 或 6 mm | 供电电源：3V 锂电池 |
优势
连续液位测量，测量范围可达 12 m(40 ft)
易于安装，启动简单
通过红外线本安手操器编程，SIMATIC PDM 或 HART 手操器
使用 HART 或 PROFIBUS PA 进行通讯
ETFE 或 PVDF 传感器抗化学腐蚀能力强
Sonic Intelligence 信号处理
对于固定干扰目标自动虚假回波抑制
物位-容积或物位-流量转换
应用
SITRANS Probe LU 是供水和水处理行业和化工储罐和小型散料斗物位测量的解决方案。
SITRANS Probe LU 量程为 6m 或 12m。使用声智能、自动虚假回波抑制技术可避免固定物体的影响，使精度到达量程的 0.15% 或 6mm，Probe LU 可提供很高的可靠性。
Probe LU 提供两种通讯选件：HART 或 PROFIBUS PA (3.0 型，B 级)。
Probe LU 的传感器为 ETFE 或 PVDF 材质，可抗化学腐蚀。另外，对于材料和过程温度变化的应用，Probe LU 还集成一个内置传感器，以补偿温度变化。
主要应用：化学储罐，滤池，液体储罐
SITRANS Probe LU 安装
技术规范
| 工作模式 | |
| 测量原理 | 超声波液位测量 |
| 典型应用 | 测量储罐和简单过程容器的液位 |
| 输入 | |
| 测量范围 | |
| 0.25 ... 6 m (10 inch ... 20 ft) |
| 0.25 ... 12 m (10 inch ... 40 ft) |
| 频率 | 54 kHz |
| 输出 | |
| mA/HART | |
| 4 ... 20 mA |
| ± 0.02 mA |
| PROFIBUS PA | 型式 3，B 级 |
| 性能 | |
| 分辨率 | ≤ 3 mm (0.12 inch) |
| 精度 | 全量程的 ±0.15 % 或 6 mm，取其较大值 |
| 可重复性 | ≤ 3 mm (0.12 inch) |
| 盲区 | 0.25 m (10 inch) |
| 更新时间 | ≤ 5 s |
| 4 mA 时，≤ 5 s |
| 15 mA 电流环路 时，≤ 4 s |
| 温度补偿 | 整个温度范围内的补偿功能 |
| 光束角 | 10° |
| 额定操作条件 | |
| 环境条件 | |
| 室内/室外 |
| -40 ... +80 °C (-40 ... +176 °F) |
| -40 ... +80 °C (-40 ... +176 °F) |
| 适于室外 |
| I |
| 4 |
| 介质条件 | |
| -40 至 +85 °C (-40 至 +185 °F) |
| 0.5 bar g (7.25 psi g) |
| 设计 | |
| 外壳材质 | PBT（聚对苯二甲酸丁二醇酯） |
| 防护等级 | Type 4X/NEMA 4X, Type 6/NEMA 6/IP67/IP68 外壳 |
| 重量 | 2.1 kg |
| 电缆进线口 | 2 x M20x1.5 电缆封头；或 2 x ?" NPT 螺纹；或 1 x M20 x 1.5 和 1 x ?" NPT |
| 物料（变送器） | EBuna-N 密封，材质 ETFE（乙烯-四氟乙烯）或 PVDF（聚偏二氯乙烯） |
| 过程接头 | |
| 螺纹连接 | 2" NPT[(锥形), ANSI/ASME B1.20.1] R 2" [(BSPT), EN 10226] 或 G 2" [(BSPP), EN *** 228-1] |
| 法兰连接 | 3"（80 mm）通用法兰 |
| 其它连接 | FMS 200 安装套件（见 5/189 页）或用户提供的安装套件 |
| 显示和控制 | |
| 接口 | 本地：LCD 带棒状图 分体：通过 HART 或 Profibus PA |
| 组态 | 使用西门子 SIMATIC PDM 软件（PC 机）或 HART 手操器或西门子红外线手操器 |
| 存储器 | EEPROM 可在断电时保持信息，无需备用电池 |
| 电源 | |
| 4 ... 20 mA/HART | 550 Ω 时标称 24 V DC； 30 V DC 4 ~ 20 mA |
| PROFIBUS PA | 12，13，15 或 20 mA 取决于组态（一般用途或本安型） |
| 符合标准 IEC 61158-2 | |
| 认证和批准 | |
| 概述 | CSAUS/C, FM, CE, RCM |
| 船用（只应用于 HART 通信选件） |
|
| 危险区 | |
| ATEX II 1G Ex ia IIC T4 Ga |
| CSA/FM, Class I, Div. 1, Groups A, B, C, D; Class II, Div. 1, Groups E, F, G; Class III T4 |
| SIR 13.0008X Ex ia IIC T4 Ga |
| INMETRO Ex ia IIC T4 Ga |
| FM Class I, Div. 2, Groups A, B, C, D T4 |
| 手操器 | |
| 本安西门子手操器 | 红外接收器 |
| ATEX II 1GD / IECEx SIR 09.0073 Ex ia IIC T4 Ga Ex iaD 20 T135 °C FM/CSA CSA I、II、III 类，1 区，A，B，C，D，E，F，G 组，T6 |
| 环境温度 | -20 ... 50 °C (-5 ... 122 °F) |
| 接口 | 专有红外脉冲信号 |
| 电源 | 3V 锂电池（不可换） |
