一． 超声波流量计的应用与特点

 应用：

 超声波流量计是用于测量非标准涵洞、渠道、开口排放的渠道液体流量的仪表。可广泛用于污水治理流入和排放渠 、 工矿企业化工液体、废水排放渠道、水利工程和农业灌溉用渠道 、泄洪闸门等场合流量测量。

特 点 ：

对渠道的截面形状、尺寸无特殊要求。

渠道的截面较大时采用多声道测速，实现高精度测量。

不阻流，无水头损失。

可测量正、反两个方向的流量和流速。

可用于槽堰式或其他方式明渠流量计的标定设备。

主机与探头类型多样化，可根据现场需求搭配使用。

每个声道独立的智能测量模块确保测量的快速准确稳定。

支持AC 220V、DC12-36V、太阳能电源等输入方式。

支持RS485通信，与远程数据管理系统集成更加方便。

二． 超声波流量计的组成与尺寸

1. 仪表的组成

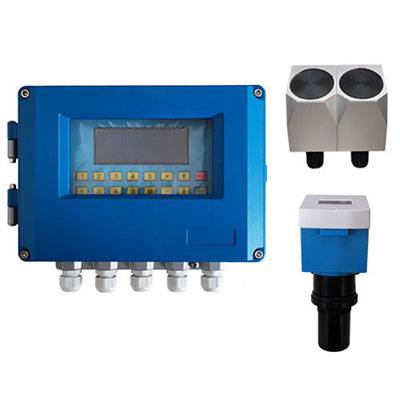

仪表主要分为三个部分：主机、流速传感器、超声波液位传感器

1. 仪表的外观尺寸

一． 主要技术指标及技术参数

主机：
* 数据显示：19264，LED液晶屏显示，键盘输入
* 供电电源： DC10.5-18V
* 整机功耗：<5W
* 显示内容：流量、累积流量、流速、液位、信号等
* 输出信号：RS485
* 环境温度：-20—70℃
* 工作温度：-20—70℃
* 相对湿度：10%—90%
* 防护等级：IP65
* 安装方式：壁挂式
* 主机与传感器距离：≤200米
* 主机配备多种接口可以接入各种RTU或者液位计等设备；

流速传感器：
* 测量原理：时差法连续测量
* 测量声道：1-8声道                                                                            * 适应能力：可测量含有固体物质的污水
* 测量精度：＜5%
* 流速范围：0.01m/s---30m/s
* 测量渠道宽度：时差法0.5---15米
* 环境温度：-20—70℃
* 工作温度：-20—70℃
* 介质温度：-20—80℃
* 防护等级：IP68
超声波液位传感器：
* 测量精度：0.5%
* 测量范围：0.01m---10m
* 分辨率：  1.0mm
* 环境温度：-20—70℃
* 工作温度：-20—70℃
* 介质温度：-20—80℃
* 防护等级：IP68

四．工作原理

采用时差式超声波测量原理（超声波在液体流动方向和相反方向的传播而引起的速度差），在测流断面分布1-8层流速测量层，在渠上安装超声波水位计测量水位，计算过水断面面积，根据水力学模型，计算出过水断面流量。

超声波流量计通过8传感器（如下图所示）测量渠道道内各层的实际流速，模拟实际运行流速分布情况，解决线速度V转换为面速度?的准确性以提高仪表整体的计量精度。

传感器分1-8层次，测量1-8次的水流 流速。 中流速为不规则分布，转换时需引入数据模型K来进行转换，而K则通过雷诺数根据以下公式进行得出：

五、流量计安装图

矩形渠安装

梯形渠安装

箱涵式安装现场

梯形安装效果图

安装方法：

1、 选点：选择直线渠道，流态稳定位置，避开分支渠道，闸门，涵洞位置；

      避开水草，大量淤积和浅滩；远离高压、变频干扰位置安装。

2、 供电：仪表整机功耗4-5W，太阳能供电尽量选择12V100AH胶体电池和

    12V100W以上太阳能板供电

3、 液位：液位仪表选择需要满足水位量程，标配超声波液位计量程为10米。

          超声波或者雷达非接触液位计，必须安装河床正上方，***低水位能正常测量

4、 传感器安装：

矩形渠制作平安装底板固定传感器，传感器发射面（黑色圆形）在2岸边的连线与水流方向成45°分布。传感器尽量都在常用水位以内。***底部一层传感器尽量避开淤泥，离渠道底部一定距离。

梯形渠传感器安装：梯形渠道安装传感器需要使用专用转角支架，先将传感器调节垂直，传感器发射（黑色圆形）成45°发射声波到对面接受传感器。

传感器尽量都在常用水位以内。***底部一层传感器尽量避开淤泥，离渠道底部一定距离。梯形渠道安装时，先在一侧上下布置好传感器，在用水平尺校准传感器水平与垂直度，然后用激光笔或者高强度绿光投线仪找对岸的传感器接受点安装对岸传感器。确保传感器发射面（黑色圆形）在2岸边的连线与水流方向成45°分布

5、传感器线缆必须等长，不能剪接，***传感器2边信号对称线缆必须同一规格同一长度

  UP传感器发射圆面到DN传感器发射圆面连线距离

设置到传感器设置菜单里面

6、 传感器信号强度判断：传感器在空气中没有信号，在水中才能传输超声波

在通水状态下，传感器信号强度需要大于50以上，Q大于80，TR接近95~105才能正常工作，如果没有信号，检测传感器设置中传感器连线距离是否正确，传感器类型是否设置为C1，是否设置Z法安装

传感器安装是不是在同一平面，传感器发射垂直连线是否与对岸传感器发射面重合，可以通过调整传感器解决。

7、 设置正确的液位计类型，校准实际液位高度

8、 传感器接线 确保底部传感器依次向水面，接入仪表1-8层，底部为***层传感器

传感器UP传感器必须安装在水流上游，且准确接入所在层的接线端子上，DN传感器必须安装在水流下游，且准确接入所在层的接线端子上

   9、特别注意每个传感器 线缆必须隔离好 不能错位或者触碰短路在一起，否则会出现测量错误，没有信号或者电路损坏。

   10、根据现场实际情况，决定是否启用泥位补偿，默认关闭不启用，如果现场泥沙变化大可以开启，但是必须设置合理的启动逻辑（S\Q\TR数值进行判断）

   11、根据信号强度大小决定是否在传感器设置菜单中设置

Volt菜单：可切换：auto/high/low

     当信号出现大于500 切换low模式

     信号低于50切换auto或者high模式

  12、必须设置每一组传感器到渠道底部距离
