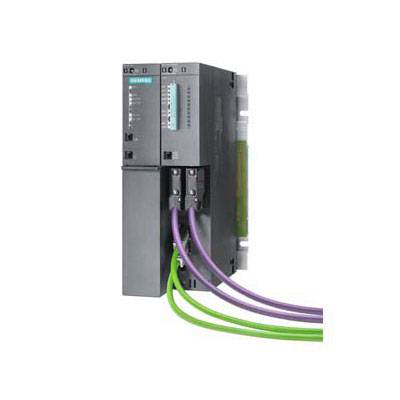

硬件产品状态

01

固件版本

V6.0

附带程序包的

工程系统

STEP7 自 V5.5 起/iMap 自 V3.0 起+iMap-STEP7插件 V3.0 SP5

RUN 模式下的 CiR 配置

CiR 同步时间，基本负载

100 ms

CiR 同步时间，每个 E/A 从站的时间

10 ?s; 每个输入/输出字节时间

电源电压

DC 24 V

否; 通过系统电压进行电压供给

输入电流

来自 CPU，值

400 型毫不相干（300 型非常明显）

来自背板总线 DC 5 V，典型值

1.3 A

来自背板总线 DC 5 V，值

1.5 A

来自背板总线 DC 24 V，值

300 mA; 每个 DP 接口 150 mA

来自 DC 5 V 接口，值

90 mA; 在每个 DP 接口处

功率损失

功率损失，典型值

6.5 W

功率损失，值

7.5 W

存储器

工作存储器

集成

16 Mbyte

集成（用于程序）

8 Mbyte

集成（用于数据）

8 Mbyte

可扩展

否

装载存储器

可扩展 FEPROM

是; 附带存储卡（闪存）

可扩展 FEPROM，值

64 Mbyte

集成 RAM，值

1 Mbyte

可扩展 RAM

是; 附带存储卡 (RAM)

可扩展 RAM，值

64 Mbyte

缓冲

存在

是

带电池

是; 所有数据

不带电池

否

蓄电池

缓冲器电池

电池操作

不相关

缓冲器电流，典型值

125 ?A; （至 40 °C）

缓冲器电流，值

450 ?A

缓冲器时间，值

在模块数据手册中对边界条件和影响系数进行说明

CPU 上的外部缓冲器电压供电

DC 5 至 15 V

CPU-处理时间

对于位运算，典型值

30 ns

对于词运算，典型值

30 ns

对于***计算，典型值

30 ns

对于浮点计算，典型值

90 ns

CPU-组件

DB

数量，值

10000; 数字条：1 至 16000

容量，值

64 kbyte

FB

数量，值

5000; 数字条：0 至 7999

容量，值

64 kbyte

FC

数量，值

5000; 数字条：0 至 7999

容量，值

64 kbyte

OB

数量，值

参见操作列表

容量，值

64 kbyte

可用循环 OB 数量

1; OB 1

时间报警 OB 数量

8; OB 10-17

延迟报警 OB 数量

4; OB 20-23

唤醒警告 OB 数量

9; OB 30-38（最小可设置循环时间   = 500?s）

过程报警 OB 数量

8; OB 40-47

DPV1 报警 OB 的数量

3; OB 55-57

等时模式 Ob 数量

4; OB 61-64

多值计算 OB 数量

1; OB 60

后台 OB 数量

1; OB 90

启动 OB 数量

3; OB 100-102

异步错误 OB 数量

9; OB 80-88

同步错误 OB 数量

2; OB 121、122

嵌套深度

每个优先等级

24

错误 OB 中的附加等级

2

计数器、定时器及其剩磁

S7 计数器

数量

2048

剩磁

可调整

是

下限

0

上限

2047

已预设

Z 0 至 Z 7

计数范围

下限

0

上限

999

IEC 计数器

存在

是

类型

SFB

数量

不限制（只通过 RAM 进行限制）

S7 时间

数量

2048

剩磁

可调整

是

下限

0

上限

2047

已预设

无时间剩余

时间范围

下限

10 ms

上限

9990 s

IEC 计时器

存在

是

类型

SFB

数量

不限制（只通过 RAM 进行限制）

数据范围及其剩磁

可保留数据范围，全部

整个工作和装载存储器（附带缓冲电池）

标记

数量，值

16 kbyte; 标记范围的大小

存在剩磁

是

预设剩磁

MB 0 至 MB 15

定时标记数量

8; （在 1 个标记字节中）

数据组件

数量，值

10000; 数字条：1 至 16000

容量，值

64 kbyte

本地数据

可调整，值

32 kbyte

已预设

16 kbyte

地址范围

外设地址范围

输入端

16 kbyte

输出端

16 kbyte

分布式

MPI/DP 接口，输入端

2 kbyte

MPI/DP 接口，输出端

2 kbyte

DP 接口，输入端

8 kbyte

DP 接口，输出端

8 kbyte

PN 接口，输入端

8 kbyte

PN 接口，输出端

8 kbyte

过程映像

输入端，可调整

16 kbyte

输出端，可调整

16 kbyte

输入端，已预设

512 byte

输出端，已预设

512 byte

一致性数据，值

244 byte

在过程映像中持续存取数据

是

分量过程映像

分量过程映像数量，值

15

数字通道

输入端

131072

输出端

131072

输入端，其中集中式

131072

输出端，其中集中式

131072

模拟通道

输入端

8192

输出端

8192

输入端，其中集中式

8192

输出端，其中集中式

8192

硬件扩展

扩展设备，值

21

可连接的 OP

95

多值计算

是; 最多 4 个 CPU（附带 UR1 或 ）

接口模块

插拔式 IM 数量（总计），值

6

插拔式 IM 460 数量，值

6

插拔式 IM 463 数量，值

4; IM 463-2

DP 主站数量

集成

1

通过 IM 467

4

关于 CP

10; CP 443-5 Extended

允许 IM + CP 混合模式

否; IM 467 不能与扩展型 CP 443-5 和 CP443-1 EX4x、EX20、GX20（在PNIO模式中）一起使用

关于接口模块

1; IF 964-DP

插拔式 S5 组件数量（通过中央设备中的适配器箱），值

6

IO 控制器数量

集成

1

关于 CP

4; 无 CP443-1   EX40 和 CP443-1 EX 41/EX20/GX20 混合运行，中央设备中值为4

可运行的 FM 和 CP 数量（建议）

FM

通过插槽数量或连接数量进行限制

CP，点对点

CP 440： 通过插槽数量进行限制；CP 441： 通过插槽数量或连接数量进行限制

PROFIBUS 和 Ethernet CP

14; 最多 10 个 CP 可作为 DP 主站和 PN 控制器使用，其中最多 10 个 IM 或 CP作为 DP 主站和最多 4 个 CP 作为 PN 控制器使用
